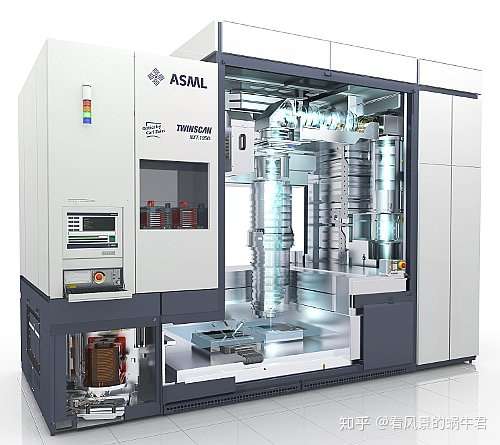

很多人只盯着新闻里22nm这个指标，其实大家要关注的是“365nm的光源，单次曝光线宽可达22nm”。注意到我加黑的那几个关键词了吗？22nm指 标虽然很棒但是业界早就做过了，到底哪里厉害呢？所以关键是用365nm的光源单次曝光做到22nm，懂点光学的就知道这意味着什么：打破了传统的衍射极 限。所以在我看来，这台机器最大的价值是验证了表面等离子体（SP）光刻加工的可行性。这台SP光刻机与ASML光刻机对比怎么样呢？举个不恰当的例子 吧，这就像是初期的枪械与最厉害的弓箭的对比。早期枪械，比如火铳，无论是射击精度还是射击距离都远远比不上厉害的弓箭，但是如今的狙击枪早已把弓箭甩开 十万八千里了，这就是原理性的胜利。要理解刚才说的这个“原理性的胜利”到底是怎么回事，我们首先得回顾一下以ASML为代表的传统光刻机是怎么做的。

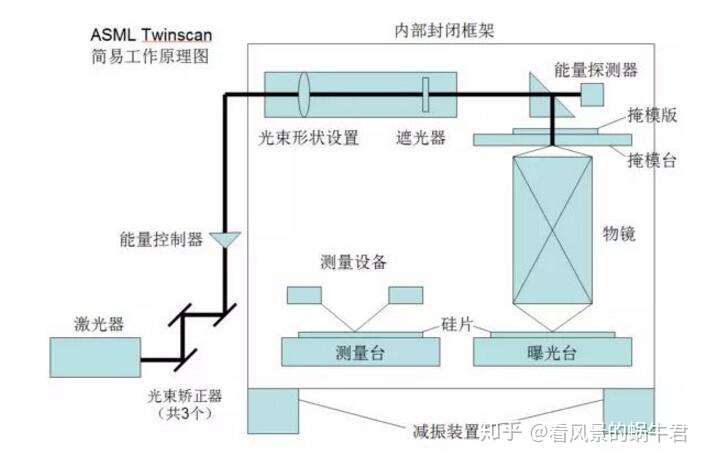

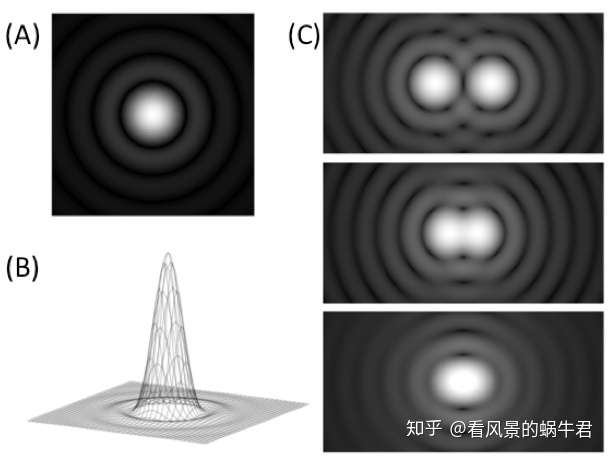

上面是ASML光刻机简单的原理图，抛开复杂的监测设备不谈，最核心的原理就是通过物镜系统将掩膜版上的图案进行缩印成像。涉及到成像过程，就不得不考虑光 的衍射极限。即便抛开所有的几何像差，由于衍射的作用，一个无限小的点成像后也会变成一个弥散斑，被称为“艾里斑”。因此实际光学系统成像的分辨率就是两 个艾里斑恰好能够分开的距离。

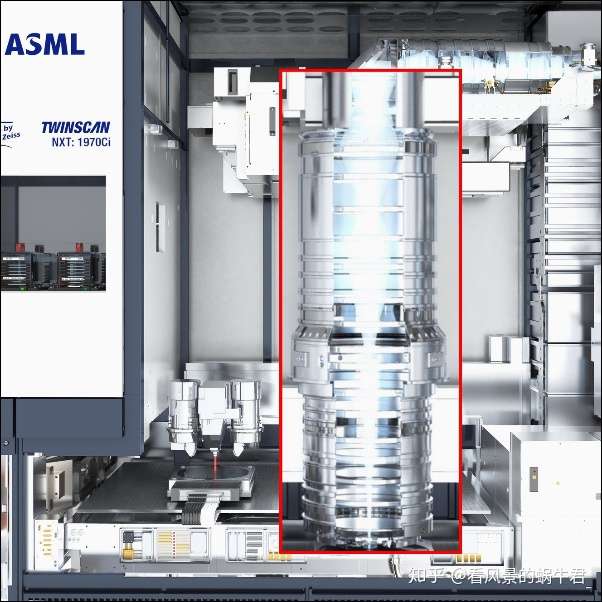

所以由于衍射效应，成像分辨率会受到限制，最终的分辨率取决于波长、数值孔径等参数，波长越小、数值孔径越大分辨率则越高。所以ASML这些年来主要的研究方向就是利用更短的波长（近紫外-深紫外-极紫外）、增大数值孔径（更复杂的物镜、液体浸没）。但是每进一步都变得更加艰难，对系统设计、加工装配、误差检测等等诸多方面都提出了更为苛刻的要求，成本也越来越高昂.

那么表面等离子体光刻又是怎么一回事呢？表面等离子体指的是一种局域在物质表面的特殊的电磁波，随着离开物质表面距离的增大迅速衰减，一般认为波长量级以上的区域就不存在了。更为神奇的是，虽然表面等离子体波是由其他电磁波激发的，但是波长会被极大地压缩，而压缩的比例取决于材料的电磁性质等参数。

这就意味着，利用表面等离子体波进行光刻时，从原理上就不在受到传统衍射极限的限制了。在光刻机研制方面，我们一直有两个选择：沿用ASML的老路走一 遍，还是另辟蹊径通过新原理弯道超车？我们国家很有钱，两个选择都在做。而这台SP光刻机的研制成功，就是让我们看到了弯道超车的可能性。其实从原理上， 这简直就不是弯道超车了，而是在别的人还在绕山路的时候，我们尝试着打了一条隧道……虽然还没有完全挖通，但曙光就在眼前了。这个装备是我在的课题组主导 研发的（但我没做这个方向），从原理提出、项目立项到装备最终验收通过，前前后后有十几年的时间。十几年磨一剑，挥洒了许许多多的老师和师兄师姐的智慧、 汗水与青春。向他们致敬~
