技术图解分析：揭秘歼-20最详细的内置弹舱布局和载弹情况

          通过计算和标准CAD制图分析，揭秘歼-20内置弹舱布局和载弹情况。本文只主要简述歼-20内置弹舱布局，对于各种尺寸的标注和如何改进配套尺寸的武器都不再详述！

一：歼-20前机身两侧弹舱

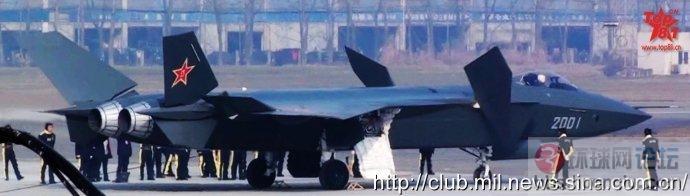

         相信大家还记得歼-20的这张照片。网络中也有关于歼-20如何设计两侧弹仓，貌似会被鸭翼挡住的讨论。大家都已经很熟悉F-22的对开式两侧弹舱，但 是歼-20与F-22的气动布局设计不同，鸭翼的存在和偏转,使歼-20不可能采用类似F-22的方式。

         鸭翼偏转会影响到两侧弹舱的开启，这是一个矛盾。两侧弹舱主要挂近距格斗导弹，而近距格斗导弹的发射需由挂架伸出机体外，导引头获取相关信息后再发射，鸭翼影响导弹发射,这另是另一个矛盾。

        解决方案如下:

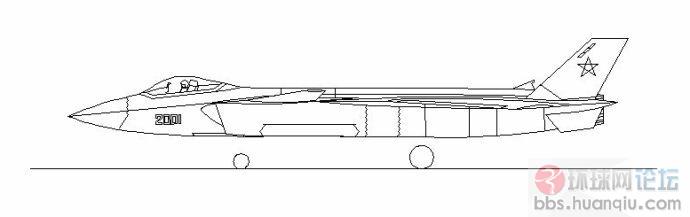

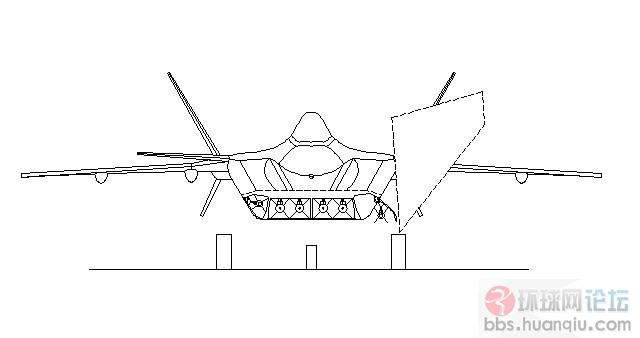

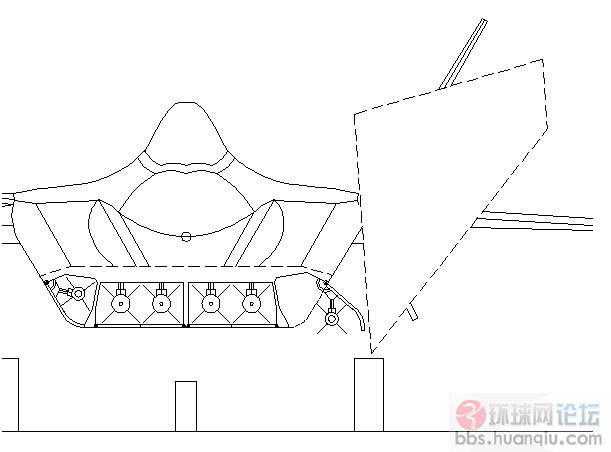

如图所示，歼-20的两侧弹舱设计在接近机腹的位置，舱门是单开式的，挂架直接设置在舱门的转动轴上。这样设计无论歼-20鸭翼偏转任何角度，都不影响两侧弹舱开启，而且也解决了如何将近距格斗导弹伸出机舱的问题！

二:歼-20的前机腹弹舱

         因为两侧弹舱较低并占去了部分机腹的位置，所以歼-20的前机腹弹舱，只能容纳4枚中距空空导弹。左右各一个前机腹弹舱，舱门对开式。

三:歼-20的后机腹弹舱

       为什么说歼-20一定有后机腹弹舱呢？

       一个方面，中国的四代机不可能，仅仅只有机身两侧带2枚近距空空导弹和前机腹弹舱的4枚中距空空导弹。

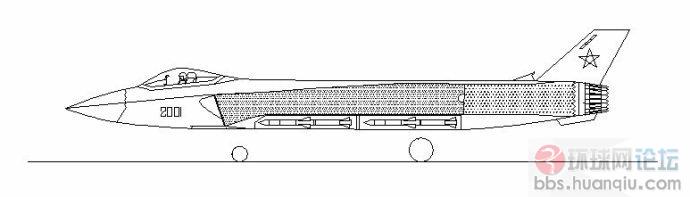

        另一方面，歼-20的机体长度，足足比F-22长近4米左右，这个长度完全足够再增加一排机腹弹舱，而且不会影响到发动机的位置。

后机腹弹舱左右各一个，舱门对开式。由于宽度大过前机腹弹舱，采用前后错位的排列，可共能携带6枚中距空空导弹。

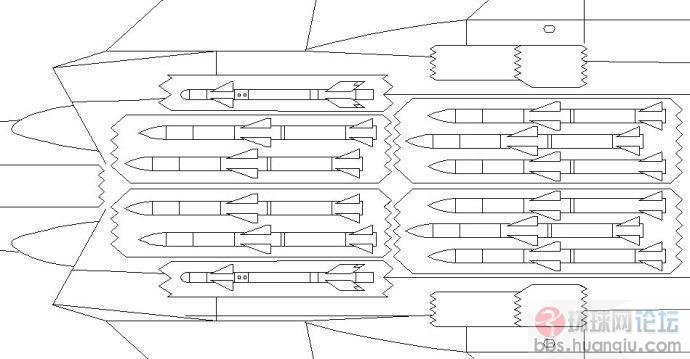

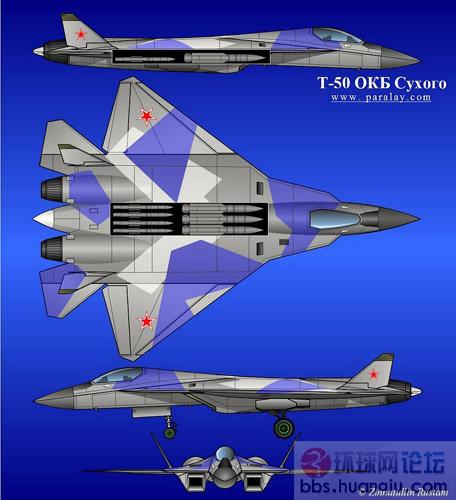

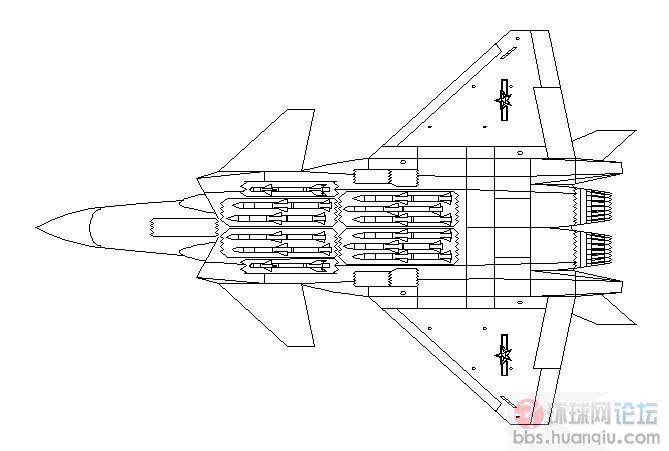

综上所述，歼-20内置弹舱有：前机身两侧弹舱各一个，前机腹弹舱左右各一个，后机腹弹舱左右各一个。歼-20内部携带导弹总量，近距空空导弹2枚，中距空空导弹10枚。从内部携带导弹数量比较，歼-20以2+10排名第一，超过了T-50，F-22，F-35！

        另外:歼-20两侧主翼下，还有四个挂架，不但可以挂副油箱，还可挂隐形设计的外挂武器舱!在此就不一一详述职了！

       歼-20作为中国第一款四代机,在空优型都没有定型好的情况下,在这里也不YY空谈其后续的多用途发展,及如何携带对地/对海功击武器,总之发展空间已预留好了!

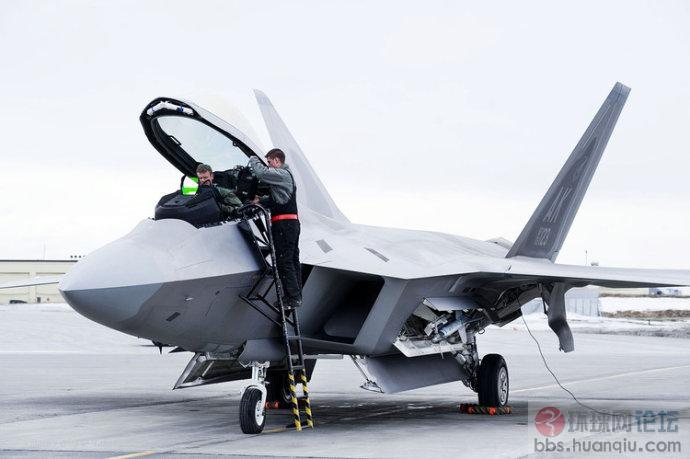

F-22侧弹舱及伸出式挂架
