尾翼稳定脱壳穿甲弹不会跳弹? -- ZT
送交者:  2018年08月16日08:26:51 于 [世界军事论坛] 发送悄悄话

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

2018-08-14 12:55:11    新浪看点    作者: 观察者网    我有话说

前天CCTV的《加油向未来》节目中,意外的出现了兵器工业集团的穿甲弹演示视频。在节目中,主持人提出了穿甲弹的头部形状哪种最合适的问题。

回头看很多提问类网站,之前提到长安尾翼稳定脱壳穿甲弹的时候,都会告诉读者,这种弹药因为长径比非常大,有一定的“转正”效应,所以不会发生跳弹现象。所以现代坦克上,装甲的倾角除了增加穿透距离来提高防御能力外,已经没有引发跳弹的意义了。

但是呢……这不就被打脸了吗?

我们先来看看CCTV的这个节目,顺便通过画面分析一下最近关于这档节目的一些传言。

首先,在节目中演示了“击穿10层钢板”,主持人还说了句每块钢板厚有15厘米……

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

……现代105炮能击穿10辆虎王的正面装甲(150毫米)?!

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

其实看画面呢,靶板其实是很薄的,上面还有提手,看起来很厚的部分其实是用来把钢板立起来的支架

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

这应该是比较常见的15毫米钢板,主要用来抵挡子弹

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

当然了,实际上这样的靶板主要用意并不是测试穿深,而是测试穿甲弹的穿透后效

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

最后几层的装甲板被碎裂的弹芯破坏,这也是对穿甲弹后效的很好测试,因为如果是破甲弹的话,随着射流被消耗,后效反而没有这么强烈

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

第一层靶板上穿甲弹完整的痕迹

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

穿透的很漂亮,靶板没有变形,表明穿甲弹动能在前面几层几乎没有消耗

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

前面的装甲板被击穿带出的大量碎屑在后面的装甲板上留下了各种痕迹,可以想象,如果坦克被击穿,内部会……

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

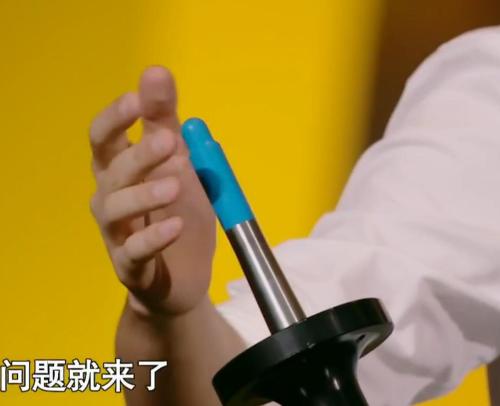

接下来是正戏,圆球形头部

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

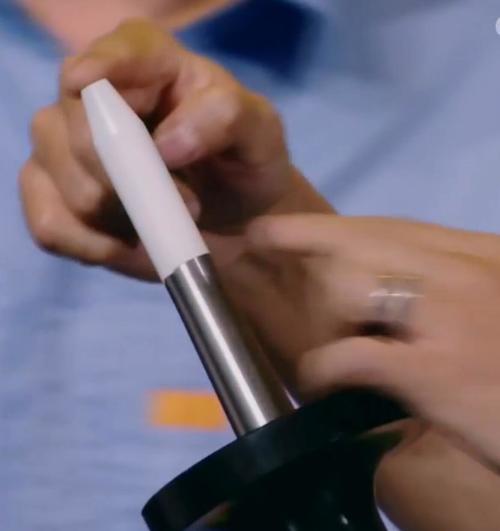

截锥型头部

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

以及尖锥型头部

从放大画面看,这三枚弹都是专门制造的试验弹,没有装风帽,其弹芯直接裸露在外

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

靶板是230毫米68度(大概)的靶板,炮弹需要穿透的装甲几何距离为522毫米

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

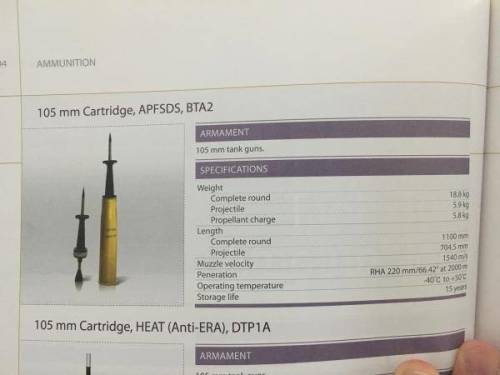

这次向CCTV演示用的弹药应该是BTA2的特别改版,正常该型弹药头部带有风帽,穿深2000米时220毫米66度,穿透的几何距离约等于550毫米

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

在节目中,打靶射击距离大约只有200米,炮弹着速应该比2000米处要高,理论上说,威力应该更大一些,再考虑到节目中用的弹毕竟不是制式弹,肯定有一些区别,威力稍微小一点也是正常的

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

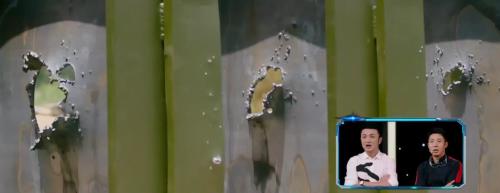

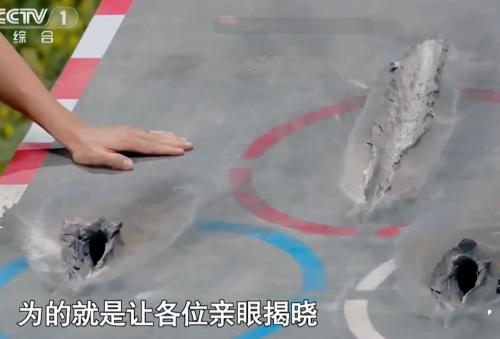

三发炮弹造成的效果截然不同……

这告诉我们,尖头弹更容易跳弹

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

尖头弹容易跳弹,这是很简单的常识

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

所以在现代长杆穿甲弹出现前,就有了钝头穿甲弹,来降低跳弹概率

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

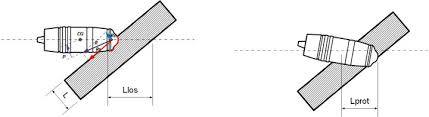

玩坦克世界的朋友还应该知道节目解释原理的时候提到的“转正效应”的问题……

作为面向大众的科普节目,这个节目的目的算是达到了。同时,兵工集团宣传BTA2型穿甲弹的目的也达到了。

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

王泽山院士出来说了一下咱们现在自用穿甲弹的穿深比当年从奥地利引进的原版提高一倍(从300毫米提高到600毫米)的事情,也就是说,在节目里展示的BTA2穿甲弹,也还只是我国可以用于出口的上一代弹药,ZTQ-15、ZTD-05坦克上的105毫米炮都可以使用这种穿深600毫米的新弹

好了,科普节目的目的达到了,兵器工业集团宣传的目的也达到了,皆大欢喜。

可是……事情真的这么简单吗?

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

“尖头弹不适合做穿甲弹”这个结论被这张照片罩上了一层不详的阴影……2017年洞朗危机期间,装备96A的我军某部配发了新型“三期弹”,该弹最大特点是取消风帽,弹芯直接裸露,而它的弹芯,就是尖头的……

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

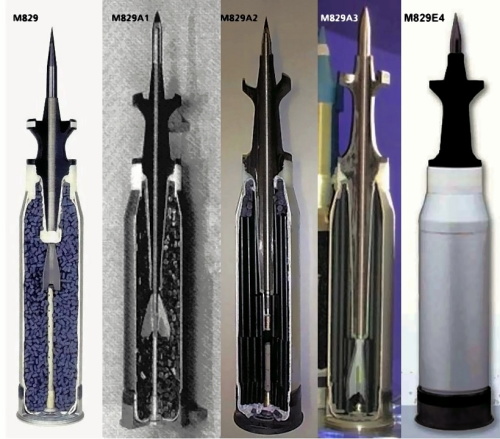

美国M829系列穿甲弹,从829A3开始也是取消了风帽

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

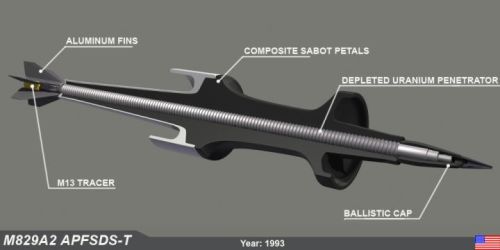

而相比之下,90年代中美两国研制的“二期弹”和美国M829A2,都是采用多个穿甲块的设计,即穿杆头部有一个一个“台阶”似得钝头形状

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

采用这种设计的原因也是为了防止跳弹,让弹丸受到的阻力更大,更容易钻入装甲

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

但从M829A3开始,风帽和穿甲体设计就没有了,整个炮弹成了一整根的穿杆,和中国的“三期弹”设计类似

这是怎么回事呢?

其实,长杆尾翼稳定脱壳穿甲弹,从问世至今,其结构也已经有很大的变化,甚至可以说最近的取消风帽,最大限度延长穿杆的设计,已经是这一领域的最新进展——在老弹的基础上直接改个弹芯头部,当然就会容易跳弹——如何解决这个容易跳弹的问题,又增加穿杆长度,那是目前只有中美两国在最新型穿甲弹上用了的技术……电视节目里当然不给你看咯……

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

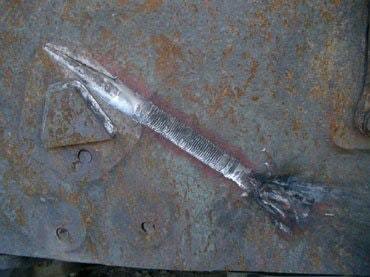

其实长杆尾翼稳定脱壳穿甲弹要是打的不好……图为德国120毫米L44发射的DM33横着撞在靶板上的结果……

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

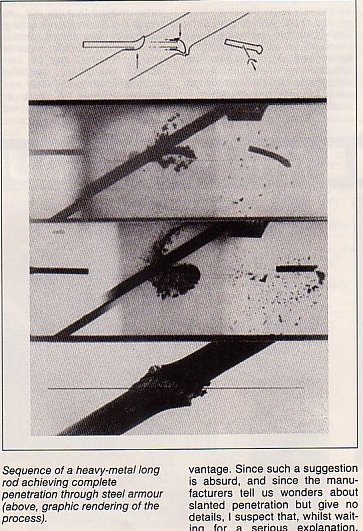

实际上,高速的尾翼稳定脱壳穿甲弹打坦克,确实是很难跳弹的

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

在央视节目中,由于射击距离较近,炮弹是带着一定的迎角撞上靶板的,这其实对于跳弹、穿深都有一定影响……这个细节表明,兵工集团的工程师们为了配合节目,显然是耍了一些“小花样”,让三种炮弹的射击效果呈现出截然不同的效果……反正这也不影响人家在125毫米三期弹上取消风帽直接用尖锥型弹头……

最后,咱们来说说APFSDS穿甲弹的变迁史呗,列车长搜了一些图给大家分享一下

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

美国早期的M735穿甲弹,可见其头部有一个很大的风帽和轻金属整流罩,实际上弹杆是个水滴型,这其实比更早的APDS进步幅度有限

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

英国120毫米线膛炮的穿甲弹,看起来是个整体式弹芯,但实际上头部尖锐部位下方有个碎裂槽,炮弹撞击目标时,头部的尖锥会容易碎裂,这样后面的弹杆就容易继续穿透了,实际上这和风帽设计一样,浪费了一截弹杆长度

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

俄罗斯3BM-32穿甲弹,采用钝头弹芯,前面有个风帽

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

而在3BM-42穿甲弹上,头部就有了一个穿甲体,不过它依然是两截式的穿杆

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

德国DM33,头部也有穿甲体

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

俄罗斯最新的“真空2”穿甲弹,穿杆长度大幅度提高,头部看起来和3BM-42一样采用穿甲体和风帽的设计,比中美两国的穿甲弹依然落后了一个时代

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

韩国嘛……已经仿制出了类似M829A1,带风帽和穿甲体的弹药,已经很厉害了,快赶上俄罗斯了

尾翼稳定脱壳穿甲弹不会跳弹?CCTV居然来打脸了

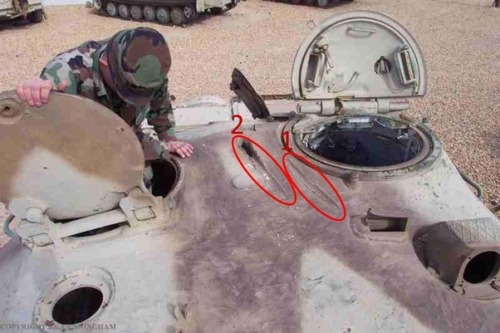

在实弹测试中,穿甲弹在以很大法线角集中目标的时候确实会跳弹,但注意图中红圈1处,就跳掉了,但2处,就因为转正效应击穿了,所以现实中,穿甲弹打坦克,很多时候,是两边“人品”的比拼……
