海外媒体发表的093B攻击核潜艇图片，注意红圈处整流罩

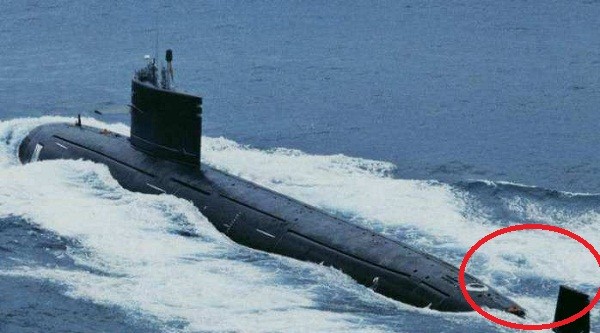

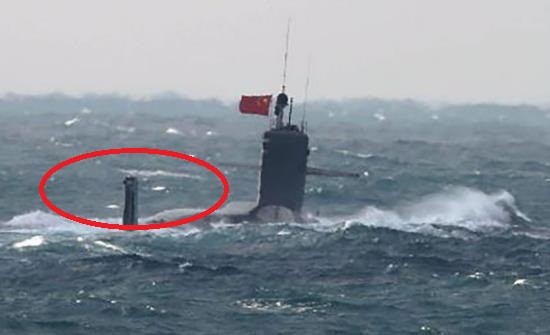

093攻击核潜艇，注意方向舵上面没整流罩
最近海外媒体报表了中国海军093B型攻击核潜艇最新图片，在这张图片上面可以清楚看到潜艇方向舵上面有一个整流罩，从国内外潜艇情况来看，这个整流罩应该是拖曳线列声呐施放口，这是外界第一次发现中国海军攻击核潜艇配备拖曳线列声呐。
拖曳线列声呐是现代水面舰艇和潜艇最主要反潜探测设备，它最大特点就是就将水听器安装在电缆上面，形成一个线列阵，然后通过舰艇或者潜艇施放到水中，探测水中目标，现代拖曳线列声呐长度可以达到数十甚至数百米，因此声学孔径大、工作频率低、线谱检测容易等优点，可以实现较远探测距离，根据相关资料，拖曳线列声呐对于现代安静型潜艇探测距离可以达到100海里左右，所以它也被视为反潜战领域一个重大技术突破。

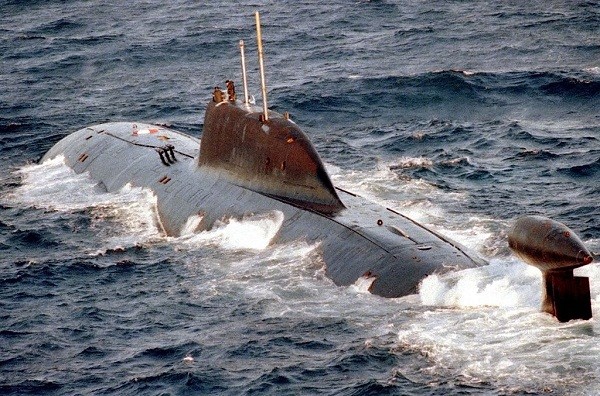

苏联阿库拉级攻击核潜艇，注意它方向舵上面拖曳线列声呐整流罩

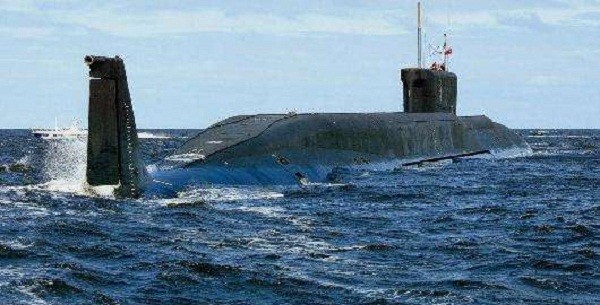

俄罗斯新一代北风之神级依然采用了这个做法，不过相关设备要小的多
拖曳线列声呐对于潜艇来说尤其重要，它不但让潜艇可以探测到更远距离上目标，还可以对后方进行警戒，以前潜艇声呐主要安装在艇艏，受到潜艇空间影响，声呐基阵较小，探测距离比较有限，更不能探测正后方目标，这样潜艇难以对后方进行警戒，一旦被对方潜艇从尾部跟踪就非常危险，所以潜艇需要不时转向以提高警戒后方，配备拖曳线列声呐之后就解决了这些问题，艇艏声呐、拖曳线列声呐再加上舷侧阵，可以让潜艇具备全向探测和警戒能力，大大提高潜艇作战能力。

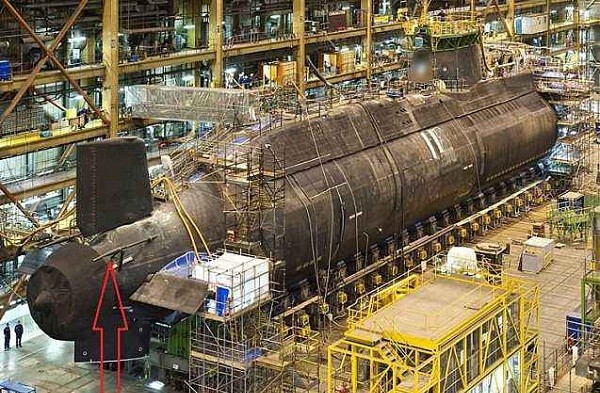

英国选择独立施放机构
不过拖曳线列声呐缺点就是水声基阵较长，需要较大施放机构和存放空间，因此在水面舰艇和潜艇上使用比较困难，对于载舰航行和机动有一定影响，例如载舰速度不能太快，否则就会拉伤基阵，潜艇安装拖曳线列声呐难度又要大于水面舰艇，这是因为潜艇空间比较有限，安装拖曳线列声呐基阵、施放机构等比较困难，艇艉几乎被螺旋桨占据，如果设计不好，拖曳线列阵声呐基阵容易被缠绕进螺旋桨，对于潜艇会造成较大威胁。因此现代潜艇采用多种方法安装拖曳线列声呐，比较常见的方法就是在在方向舵上面安装拖曳线列声呐施放机构，例如苏联阿库拉级攻击核潜艇，这样做法优点就是不需要在潜艇表面设计专用声呐施放机构，对于潜艇线型和结构影响较小，难度和成本较低，拖曳线列声呐整流罩曾经成为阿库拉级潜艇最主要外部特征，这个做法后来被俄罗斯继承，俄罗斯新一代潜艇普遍也采用了这个设计。

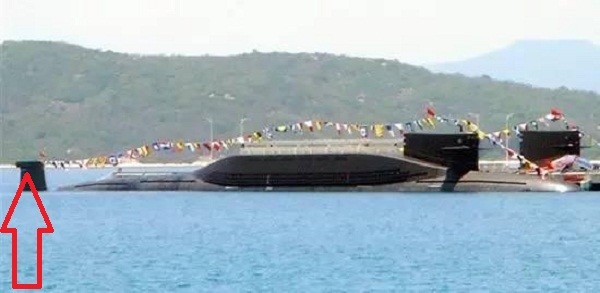

此前094型战略导弹核潜艇已经装上了拖曳线列声呐
从海外资料来看，中国海军091型攻击核潜艇只装备有艇艏声呐，后来引进了法国舷侧测距声呐，并且将其国产化，第二代093型攻击核潜艇设计、建造的时候，考虑以研制难度、配套设备进展等原因，没有配备拖曳线列声呐，水声系统仍旧只有艇艏声呐，对舷侧阵进行升级，这样潜艇水下探测能力受到限制，也不具备全向警戒能力，这样就影响了093型攻击核潜艇水下作战能力，在这种情况下，093改进改型一个主要项目就是配备拖曳线列声呐。从海外媒体报表图片来看，093B型攻击核潜艇显然是从方向舵整流罩里面施放拖曳线列声呐，这一点与俄罗斯潜艇做法相同，，拖曳线列声呐配备之后，093B型攻击核潜艇具备水下目标探测能力和全向警戒能力，以后不用象091和093基本型那样，频繁转向以保持对后方警戒，提高了潜艇水下作战能力。
